在高溫試驗箱工作室內寫出上、中、下三個測試面，簡稱上、中、下三層。上層 與工作室頂面的距離為工作室高度的1/10,中層通過工作室?guī)缀沃行�，下層在低�?樣品架上10mm處。如不滿足1/10的要求，供需雙方可根據實際情況協商，適當放寬。
注：工作室具有斜頂或尖頂時，頂面為通過斜頂面與垂直面壁面的交線的假想
平面測試點位于3個測試面上，除中心點位于工作室?guī)缀沃行耐猓溆鄿y試點與工作室壁的距離為各自邊長的1/10（圖1）。如不滿足1/10的規定，供需雙方可根據實際情況協商，適當放寬。

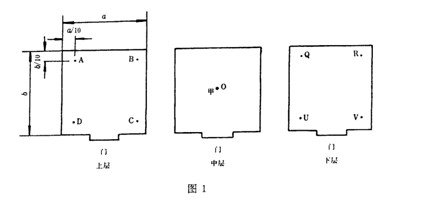

測試點的數量與工作容積大小的關系為：a、工作室容積不大于1立方米時，測試點為9個，布放位置如圖1所示；
A,B,...,U,V—溫度測試點; 甲—濕度測試點

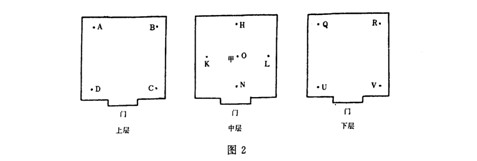

b、工作室容積大于1~10立方米時，測試點為13個，布放位置如圖2所示；
A,B,...,U,V—溫度測試點; 甲—濕度測試點
附：高溫試驗箱本測試在滿載條件下進行，空載時，風速控制在0.5m/s。
|
