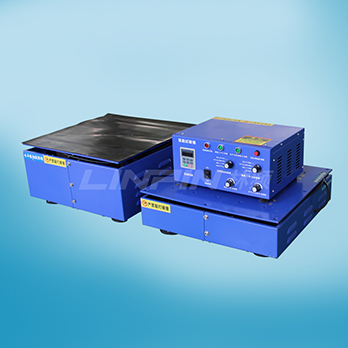

振動試驗系統的工作原理類似于揚聲器之類的，在通電導體在磁場之中受到磁力的作用進行運動，當振動試驗機中的磁路動圈通過交變的電流信號產生激振勵磁路中的振動運動。
頻率范圍：振動試驗系統在額定激振力下，大的位移以及大加速的規定頻率范圍
額定推力：振動試驗系統能夠產生的力(單位：N);在振動時規定它的均方根值
大位移：振動試驗系統能夠產生的大位移值，這個值受到振動臺的機械運行限制，通常用雙振幅表示(單位為：mmp-p)
大加速度：振動試驗系統在空載條件下能夠產生的大加速度值(單位：m/s2)
大載荷：振動臺面上大加載重量(單位：kg).
速度：振動試驗系統所產生的大速度(單位：m/s2)。
運動部件：電動振動試驗機運動部件是由臺面、動圈(含骨架)、動圈的懸掛連接件、柔性支承、電器連接件和冷卻連接件組成的運動系統。
例如：大產品尺寸(0.8m*0.8m*0.5m)和重量(30kg)按照QC-T 413-2002
汽車電氣設備基本技術條件中振動測試要求得到貴公司所需振動測試設備型型號為ES-6。
(注：ES-6代表大可以滿足600KG推力)http://www.bjhdtj.com.cn
推力計算：
F = ( M1 + M2 + M3 + 加具7KG ) X A X 1.3;
M1: 待測物重量,包括試件總重量.(30KG)
M2: 輔助擴展平臺重量.(尺寸1M*1M;重量89KG)
M3: 電機機心(運動部件) 重量.(6KG)
1.3: 安全系數
A : 大加速度.(按QC-T 413-2002 中振動測試標準3G)
上海林頻是一家專業從事環試設備生產的高薪股份制企業，我們一直在朝著夢想不斷進步!
|
