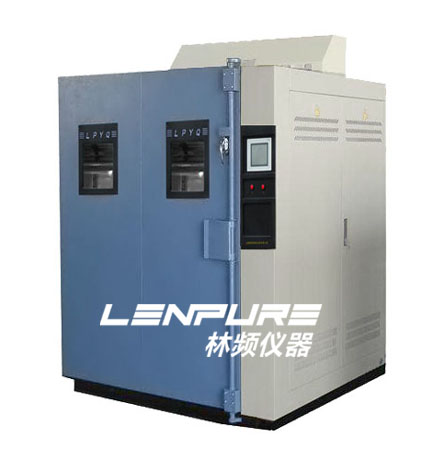

產品用途
|
|
|
光伏濕凍試驗箱適用于光伏組件（太陽能電池板）做熱循環、濕凍循環、高溫高濕雙85試驗，以確認組件能否承受高溫高濕之后隨之的負溫度影響,以及對于溫度重復變化時引起的疲勞和熱失效，另外確定光伏組件曝露在高濕度下而產生的熱應力及能夠抵抗?jié)駳忾L期滲透的能力.是光伏組件行業必不可少的測試設備。
|
|
|
符合標準與試驗方法
|
|
|
IEC 61646-薄膜地面光伏組件熱循環試驗、濕-凍試驗、濕-熱試驗
a.熱循環試驗
(目地:確定組件經受由于溫度重復變化而引起的熱失配、疲勞和不同的應力的能力)
使組件在-40℃±2℃和+85℃±2℃的溫度之間循環.最高和最低溫度之間溫度變化不超過100℃/h
b.濕-凍試驗
(目地:確定組件經受高溫、高濕之后以及隨后的零下溫度影響的能力.)
使組件在溫度+85℃～25℃之間按照不大于100℃/h；25℃～-40℃不大于200℃/h的速率變化
c.濕-熱試驗
(目地:確定組件經受長期濕氣滲透的能力)
試驗溫度：85℃±2℃
試驗濕度：85%±5%
試驗時間：1000h
|
|
|
控制系統
|
|
|
光伏濕凍試驗箱采用真彩7.0英寸（北卡）智能型觸摸屏控制器.程序設置時只需設置溫度、時間相應參數即可，無須額外輸入壓縮機等開啟指令
控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；
具有1000個程序記憶,每組1000段 100次循環，10組程序鏈接功能
可顯示執行程序號碼,段次,剩余時間及循環次數,運轉時間顯示
PID自動演算和FUZZY控制，具有數據采集,匯出,查看圖形功能
|
|
|
循環系統
|
|
|
光伏濕凍試驗箱制冷機采用法國原裝“泰康”全封閉壓縮機。
冷凍系統采用單元或二元式低溫回路系統設計。
采用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫度分布均勻。
風路循環出風回風設計，風壓、風速均符合測試標準，并可使開門瞬間溫度回穩時間快。
升溫、降溫、系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。
|
|
|
規格與技術參數
|
|
性能指標
|
溫度范圍
|
-60℃～+100℃
|
|
溫度波動度
|
±0.5℃
|
|
溫度偏差
|
±2℃
|
|
升、降溫速率
|
按照IEC 61646試驗標準(見第10條)
|
|
濕度試驗
|
85℃，85% R.H
|
|
濕度范圍
|
20%～95% R.H
|
|
樣品承重
|
太陽能薄膜組件： 6片 180kg、鋁合金型材置物架：280kg
|
|
試驗方法
|
a.熱循環試驗 b.濕-凍試驗 c.濕-熱試驗
|
|
定時功能
|
0.1～999.9（H、M、S）可調
|
|
控制系統
|
控制器
|
真彩7.0英寸（北卡）智能型觸摸屏控制器
|
|
精度范圍
|
設定/顯示分辨率:溫度：+ 0.1℃ 濕度：+ 0.1%RH
|
|
定值斜率設定
|
溫度0～100℃每分鐘 濕度0～9.9％RH每分鐘
|
|
照明
|
箱內照明為高亮度低壓安全型節能燈
|
|
加熱系統
|
專用不銹鋼裸線式電熱器（可長期在高溫高濕的環境下連續工作）
|
|
制冷系統
|
法國原裝"泰康"全封閉風冷式單級/復迭壓縮機制冷方式
|
|
加濕系統
|
不銹鋼專用電加濕器
|
|
使用材料
|
外箱材質
|
優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理
|
|
內箱材質
|
SUS304不銹鋼優質鏡面光板
|
|
保溫材質
|
高密度硬質Polyurethane 發泡（100mm）
|
|
門框隔熱
|
高強度硅膠迫緊1條
|
|
安全保護
|
漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護
|
|
電源電壓
|
AC380V±10％ 50±0.5Hz 三相五線制
|
|
使用環境溫度
|
5℃～＋30℃ ≤85％R.H
|
注：
1、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得
2、測量依據;量測SENSOR置放點,離內箱壁內尺寸1/10處
|
|
|
